一、产品概述

GCPD-900-G智能地电位反击保护装置集成了双模块地闪回击装置与浪涌保护装置、地闪回击次数在线监测功能，自动温控的双模并联结构设计，实现了热冗余功能，具备防御地网高频干扰抑制及故障电弧防御于一体的保护装置。为变压器低压侧的供电线路提供雷电流泄放保护的同时，还能抑制高压侧雷电流泄放引起的地电位反击，阻断雷击电流通过中性线、接地线进入变压器供电系统与设备，从而保护供电系统与设备免遭雷电损坏，起到更好的保护作用。能有效的降低地电位反击、接地过电压等能量造成的二次设备干扰,地闪反击抑制率>95%,阻断95%的雷电流同其他干扰电流流入变压器及二次设备,起到了很好的安全护航。

智能地电位反击保护装置具备热冗余模块、智能故障告警功能，当智能地电位反击保护装置有严重故障时,能自动进行旁路功能，以保障系统用电设备的安全运行。

二、装置电气连接与尺寸示意

1、设备电气输入/输出连接表

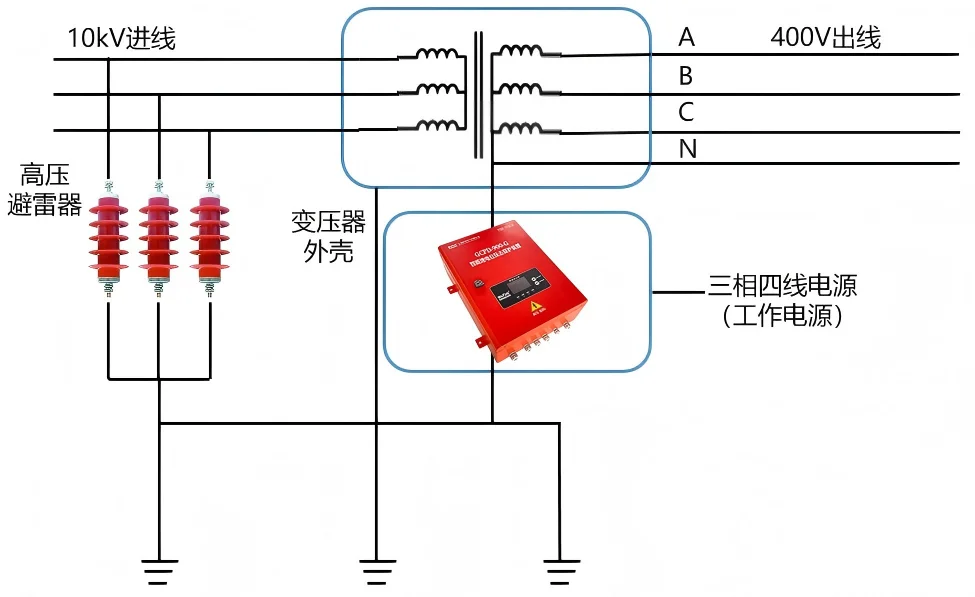

2、设备电气连接图

图中，GCPD-900-G装置中A、B、C接变压器低压侧AC380V；GCPD-900-G装置中N接变压器中性线N，GCPD-900-G装置中PE接大地。

注：变压器外壳接地点需与变压器 N 线拆开并单独接入大地。

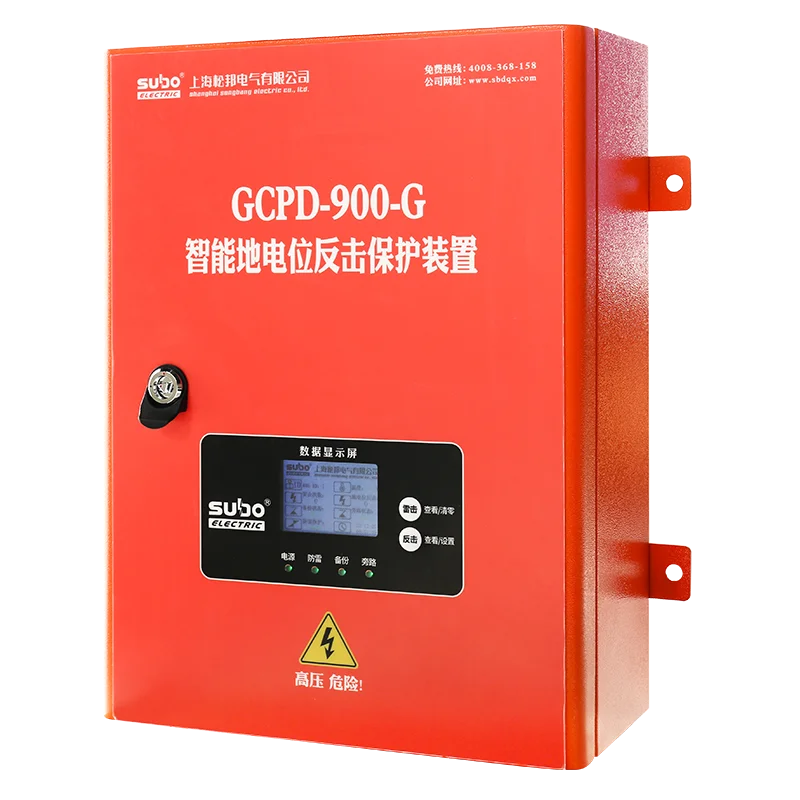

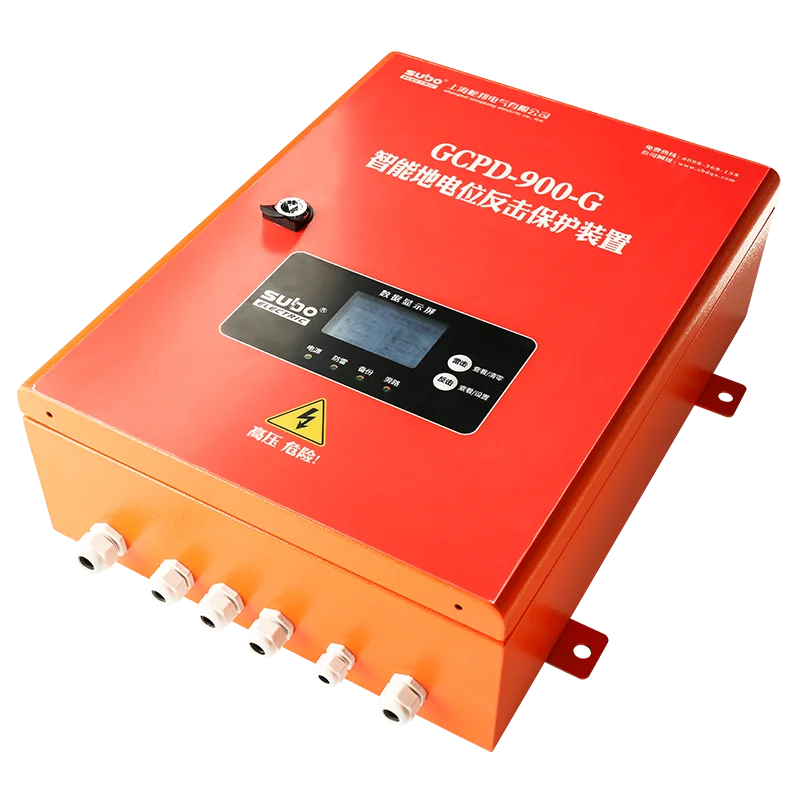

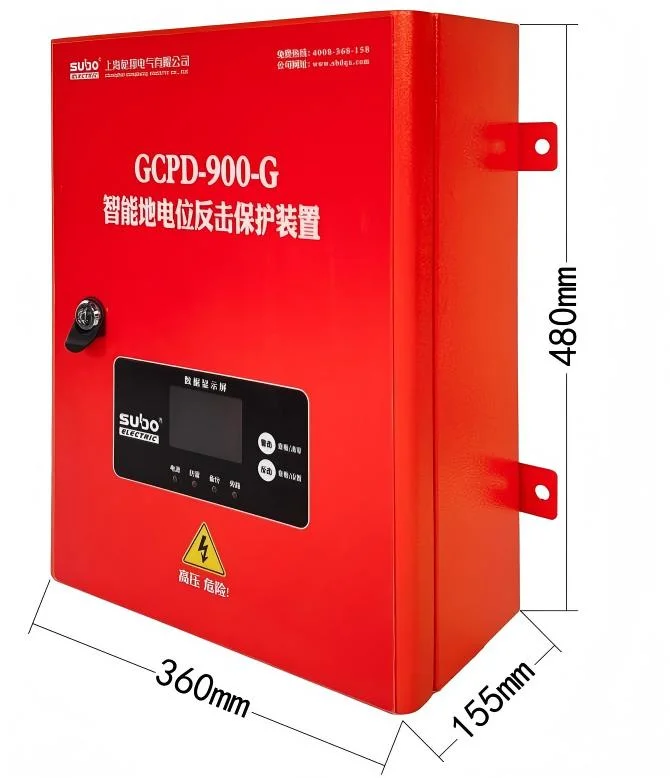

3 、装置实物图、尺寸示意图及线缆配置

三、性能优点

 地闪反击抑制率>95%，抑制高频干扰非周期分量电流，抑制地闪回流；

采用双模并联结构设计，实时实现热冗余功能；

双旁路设计，装置有严重故障时，装置具备自动旁路功能,以保障系统用电设备的运行；检修时，也可以外加外部手动旁路功能，确保运行安全性；

地闪回击次数监测功能；

智能在线采集监测功能，实时采集监测保护箱内防雷模块失效状态、箱内温度，旁路开关状态，采用LCD本地数据显示。

可用于防止地电位升高，反击造成变压器中性线对相线击穿烧毁变压器；

降低对接地地阻值的要求，减少了设备防雷接地工程的建设难度和成本；

防雷次数，地闪回击计数，历史≥100条;

四、主要技术参数

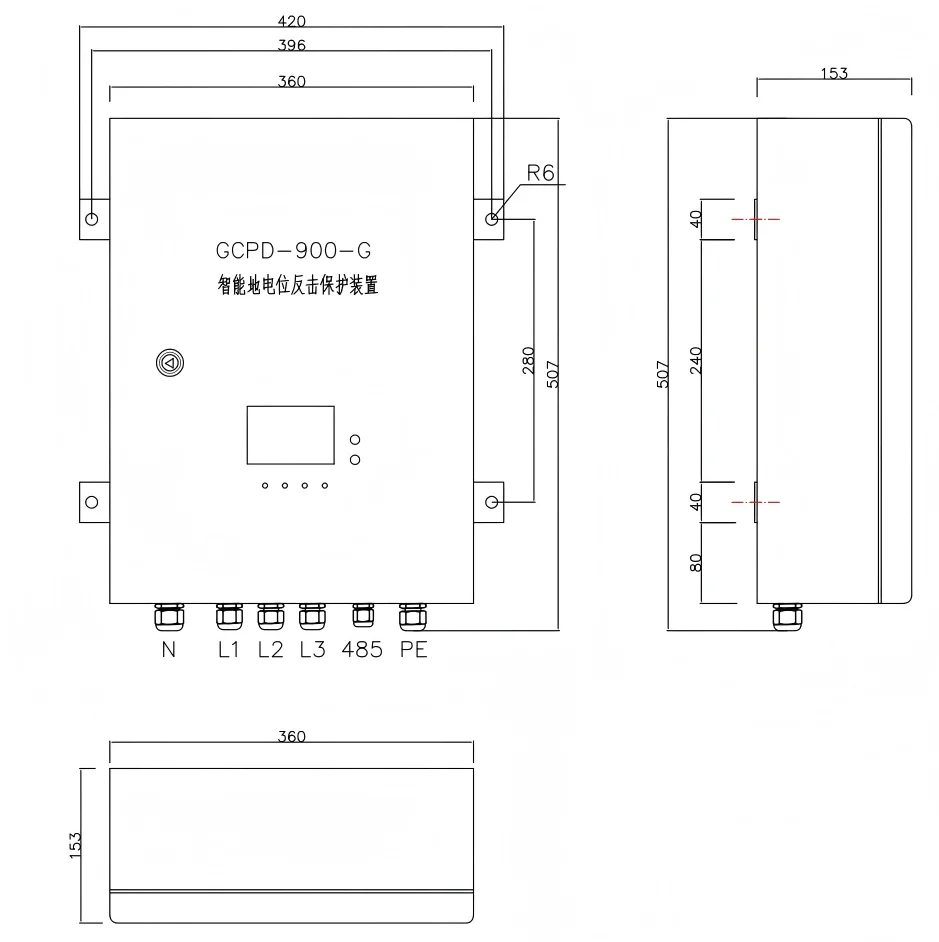

五、产品外形尺寸图
