第一章、概述

低压电机广泛运用于钢铁、化工、电力、水利、水泥等领域，在实际生产运营运维中电机全生命周期监测一直是电机监测的难点和薄弱环节，大多运行电机只是简单的过流、过压监测。重要电机电缆上电前都必须通过耐压测试测量其绝缘状况。我19岁大学生免费观看电视剧软件针对化工厂，电厂，钢厂及泵站等高压电机运用较多的场合推出了高压电机绝缘监测装置运用于0KV及12KV以下的高压电机潜水泵绕组对地自动绝缘监测。降低运行前故障。我司自主研发的电机绝缘监测可以对电机的绝缘水平监测、漏电监测、漏电流的变化趋势图、结合数字通讯技术将采集量上送至后台监控系统，形成长期报表。对电机运行工况做到全方位、多角度呈现，对事故的发生做到早发现、早预防、早处理。避免杜绝事故的发生。

高压电机绝缘监测仪采用直流高压注入法对电缆或电机绕组等进行绝缘测量，测试电压为DC500-1500V（可选），装置与低压电路有闭锁控制，实现电机回路通电时绝缘监测装置退出监测与低压系统分离，线路断电时绝缘监测装置自动开始对电机进行绝缘监测，绝缘监测装置在馈线断电后自动监测或者手动监测。绝缘监测装置与低压系统之间配置一台耦合器，用于对线路和监测装置的保护。可以为电机设备早期缺陷发现和事故隐患排除提供有效的信息，并为电力设备的安全可靠运行提供了有力的保证。更好解决用户对电机运行时参数值掌握提前预防事故的发生，减少企业的损失。

1.1产品设计原理

能同时实现动态和静态两种状态监控（绝缘电阻和漏电电流监控）。特别适合用于低压电动机在停运或在线运行情况下的安全保护和测量对地绝缘电阻和漏电电流的趋势，便于运行人员根据绝缘电阻的变化采取措施，有效地防止事故的突然发生和扩大。对电机组进行全程（动态和静态）停运或在线运行绝缘电阻及泄漏电流进行综合保护监控。适用于380V、660V、1000V电机电力不接地系统。

装置在电机停运时施加DC500V电压（可以选择连续/间断模式）监控其绝缘变化，发现问题及时闭锁电机启动回路，不得投入运行。

1.2 使用环境

工作环境：-10℃~50℃，无凝露

储存环境：-40℃~75℃，无凝露

海拔高对：2000米

电源：220V/50HZ

其他：无腐蚀气体场所

1.3 产品主要功能

电机绝缘监测装置具有计数准确，事故报警、存储量大，智能查询，显示界面简洁，结构小，面板式安装等优点。电机绝缘监测装置性能符合电器设备绝缘试验标准。

电机停机时自动对电机绕组进行绝缘监测；

电机运行时对电机回路进行零序电流（漏电流）监测；

仪表与电机开关进行连锁控制自动切换工作状态；

实时显示零序电流的变化趋势图；

追忆按时间查询预警告警记录数据；

适用于0-12KV电力系统电机或泵绕组绝缘监测；

具有面板显示和指示故障功能，独立继电器报警输出；

工业标准RS485通讯，实现远程监控；

创新的耦合器设计实现高低压分离安全且安装便利；

装置内的时钟在掉电后仍可保证精准计时，无需掉电重调，内存数据具有掉电保护功能，可保证所记录的数据在保存期内不会发生丢失现象；

所有的报警阀值都可以通过面板设定；

装置面板实现动态模拟；

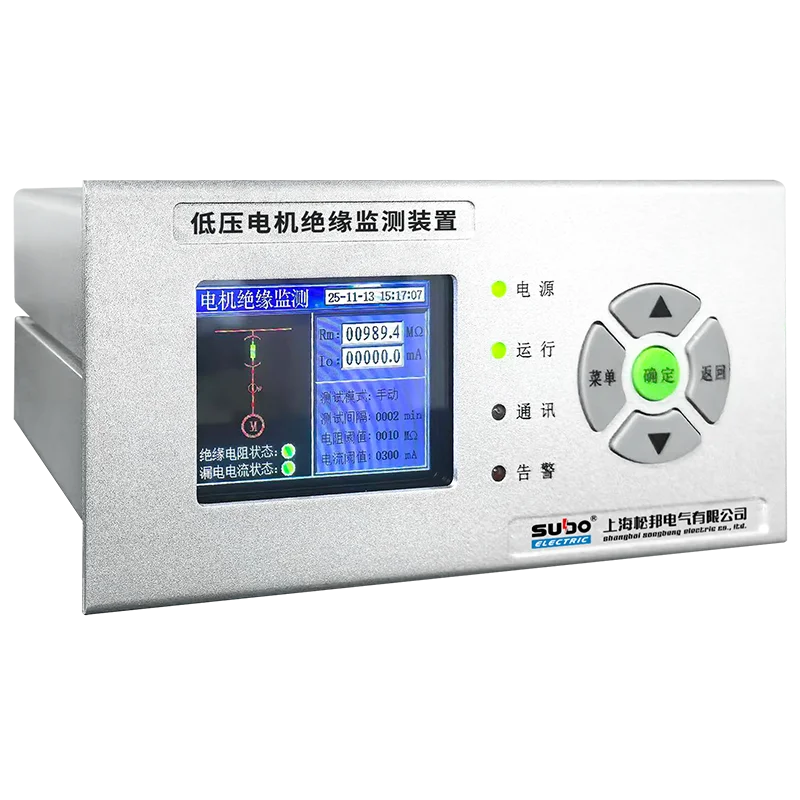

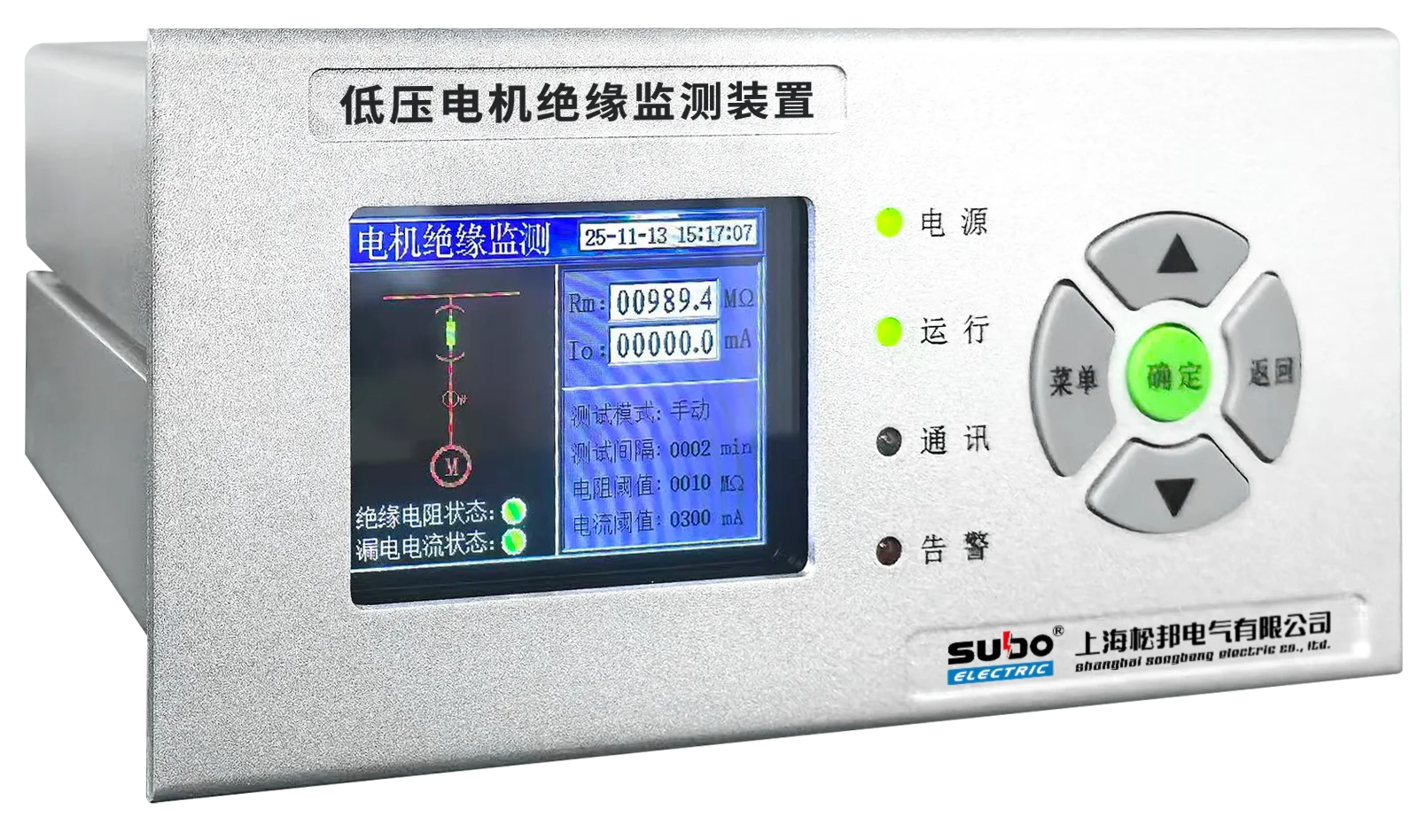

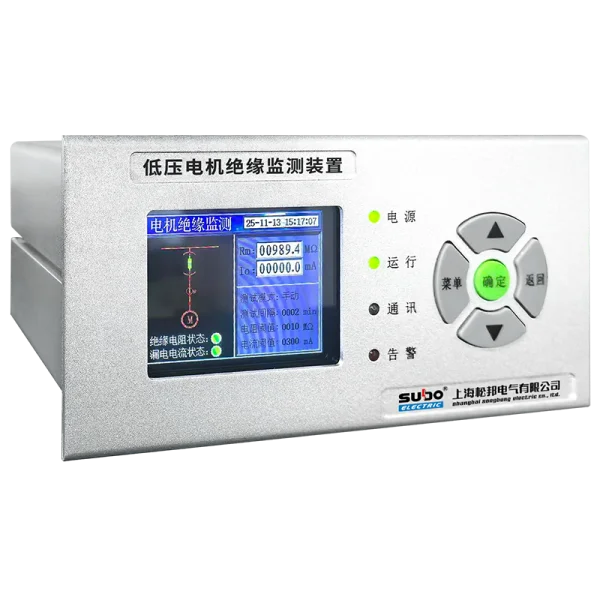

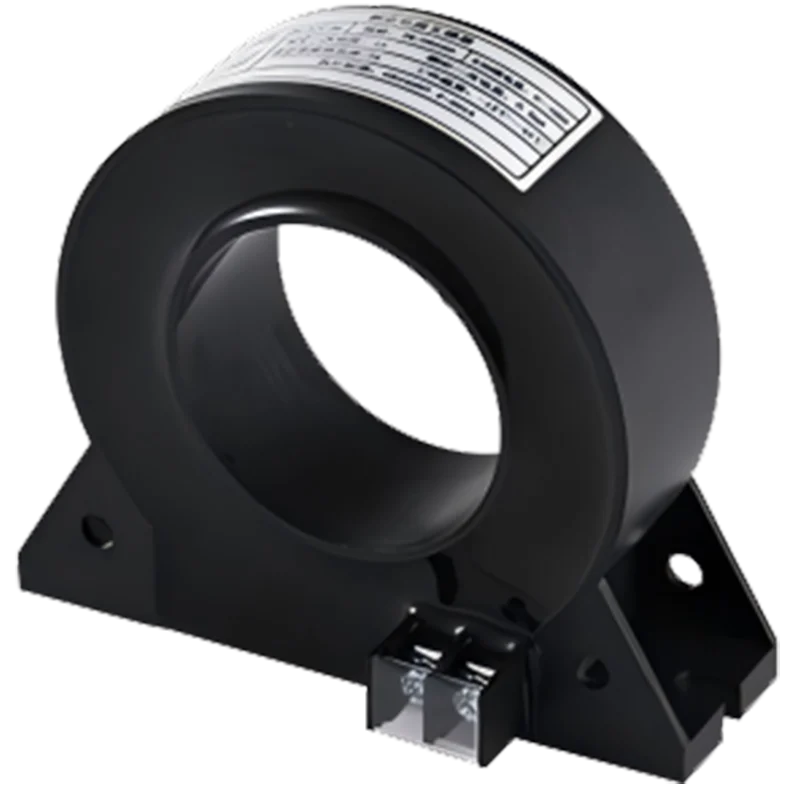

1.4 SBDJ-5000HD产品外观图

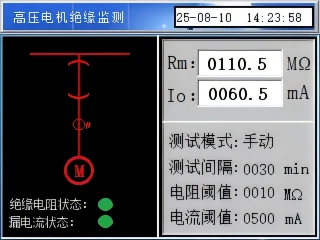

主界面：

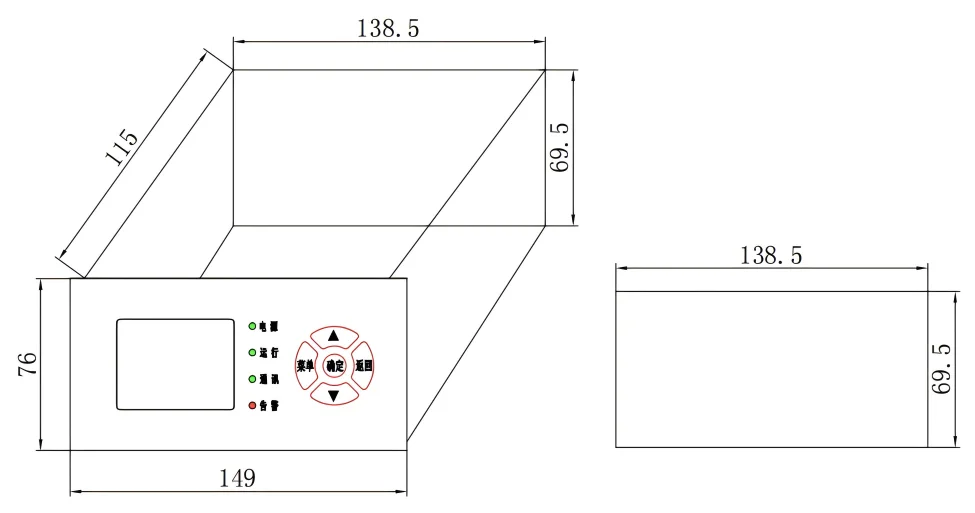

第二章、装置开孔尺寸及接线定义

2.1装置安装方式为嵌入式安装封闭式结构

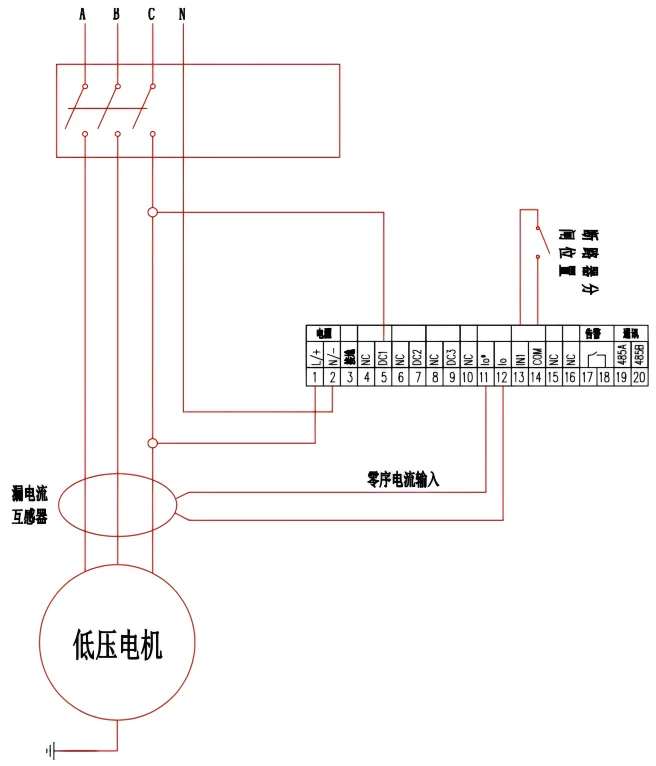

2.2 装置接线图

第三章、技术要求

3.1、技术要求

1）电机绝缘电阻监测装置应符合安全可靠技术先进的要求。

2）电机绝缘电阻测试应在电机处于热备用或冷备用的状态下才能进行，不允许带电在线绝缘测试。

3）装置必须带有高压隔离耦合器，高压一次带电部分与绝缘测试控制部分设备至少应有两至三级高压隔离措施。

3.2、测量要求

1）电机运行状态下实时测量电机绝缘漏电流，停机或热备状态下根据现场条件测量电机绝缘电阻和电机吸收比。

2）手动/自动/通讯测试功能：手动模式，通过控制器即可完成绝缘电阻测量操作，自动模式下，该装置能自动判断电机运行及带电情况，进而对电机绝缘电阻进行监测。自动测试时间段可设置。装置面板上需要显示一次动态模拟图，显示电机带电或非带电状态、显示绝缘电阻和漏电流的状态。

3）闭锁功能：实时监测断路器状态。避免高压电机绝缘智能测试系统对正在运行中的电机进行绝缘电阻测试。

4）报警功能：当绝缘漏电流过大或绝缘对地电阻过小时，装置应立即发出报警，控制器报警灯亮，报警继电器输出报警信号，具有绝缘报警和漏电流报警输出信号。

5）曲线功分析能：装置需要显示一年之内绝缘电阻和漏电流的变化趋势图，可通过趋势图来提前判断高压电机内部隐患及故障进行预警。

6）测量显示功能：测试数据可以自动在LCD液晶彩屏上进行显示，绝缘阻值、可显示上一次测试时间和显示测试记录。

7）记忆功能：可以将测试数据存储在存储器中，可记录最近2000条的测试记录和最近1000条历史故障信息。

8）系统精度检查功能：该装置可与电子摇表进行数据比对进行绝缘精度核查，0~500M±1%,500MΩ~2000M±3%,大于2000M±5%。

9)MODBUS-RTU 通讯功能：装置要求具备RS485通讯接口，能够通过串口将所有采集和分析的数据上传至DCS监控系统进行显示和告警。

(详细资料请下载我司电子样册或者致电我司技术部)
