1.产品设计原理

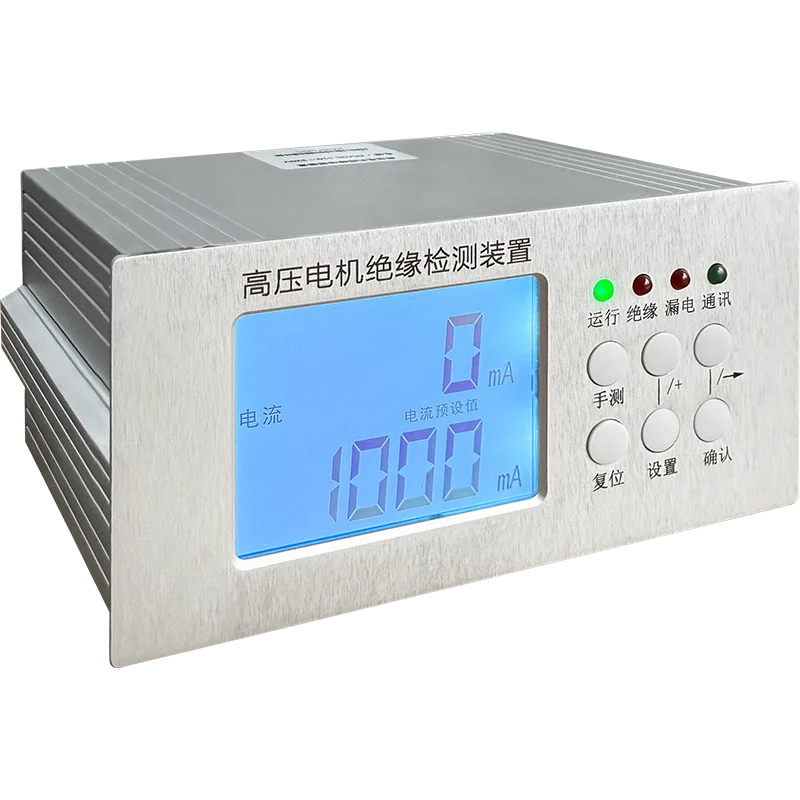

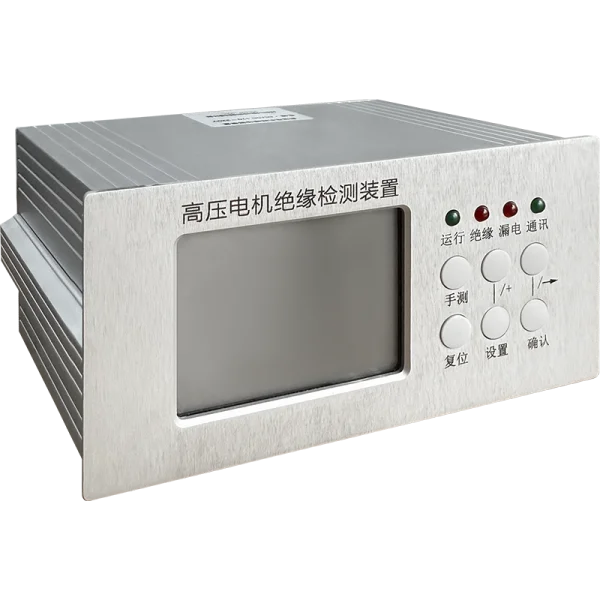

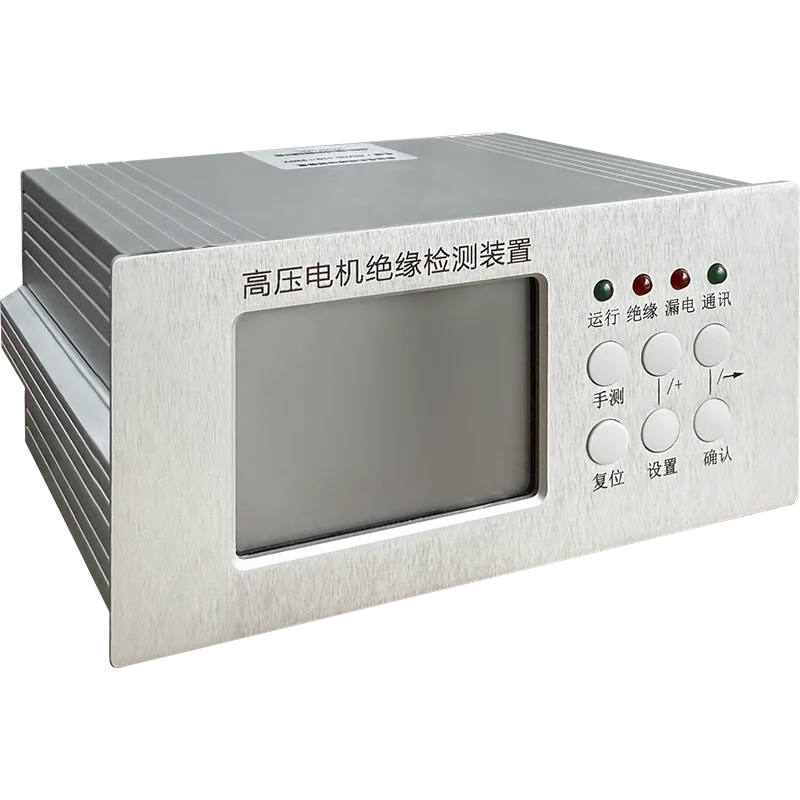

高压绝缘监测仪采用直流高压注入法对电缆或电机绕组等进行绝缘测量，测试电压为 DC2500V，仪器与电路接触器或断路器辅助触点联锁控制，实现电机回路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，虽然绝缘监测仪只是在母线断电后监测但考虑到其直接与高压母线连接因此绝缘监测仪还配一耦合器，用于对线路和绝缘监测仪主机的保护。

2.系统主要功能

a.电机停机时自动对电机绕组进行绝缘监测；

b.电机上电时对电机回路进行剩余电流监测；

c.仪表与电机开关进行连锁控制自动切换工状态；

d.支持在线绝缘电阻监测工作模式；

e.适用于 0-12KV 电力系统电机或泵绕组绝缘监测；

f.独立继电器报警输出；

g.提供 1 路 RS485 通讯信号，标准 Modbus_RTU 读协议；

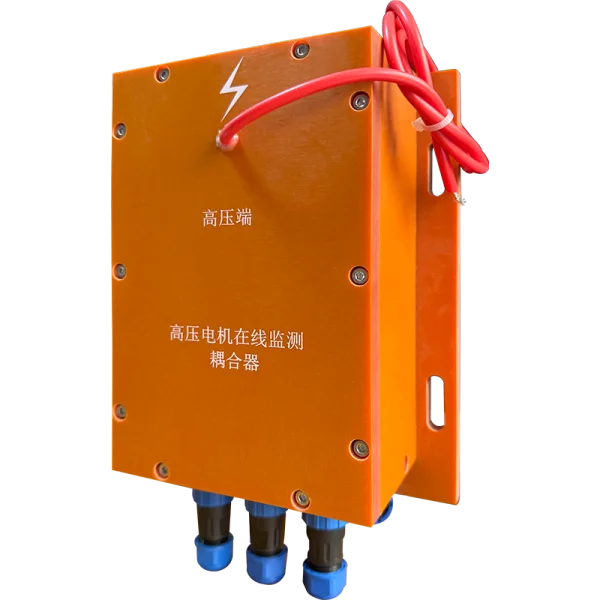

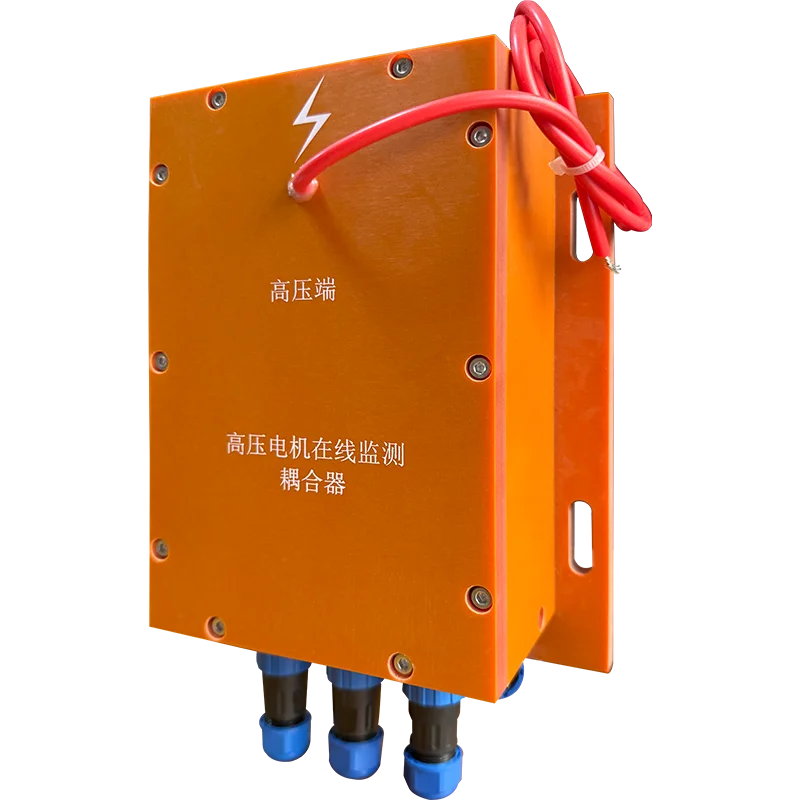

h.耦合器设计实现高低压分离：2500V 测量高压及高压注入电阻均设计在耦合器内部，符合了高压不出高压柜的设计原；另外耦合器的体积设计小，便于现场施工；

i.高压端与注入测量信号端除了 10MΩ的隔离阻抗外，还设置了两级高压真空继电器，增强了系统的安全性。

3.主要技术参数

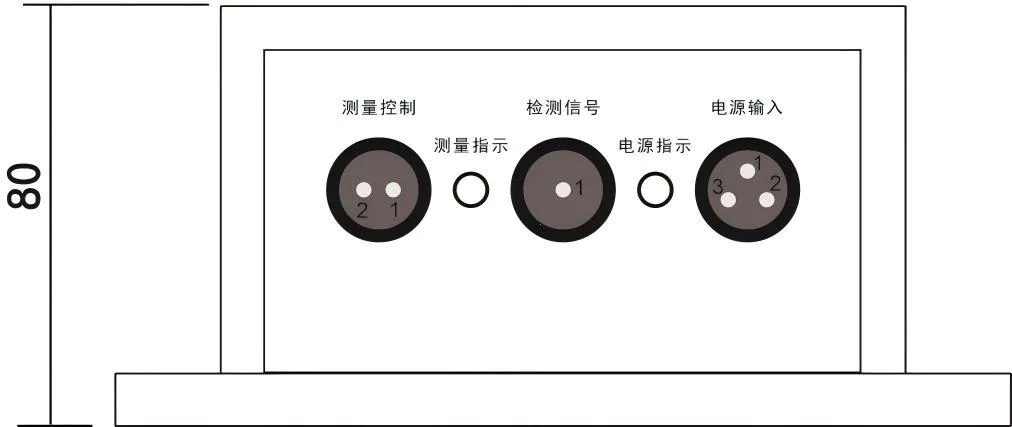

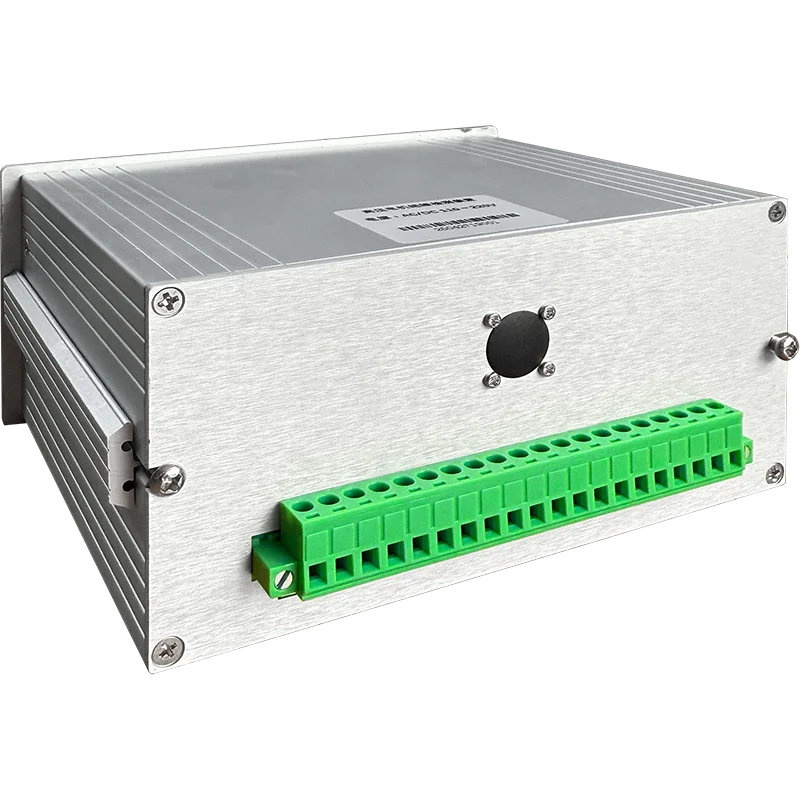

4.产品接口定义及外形接线

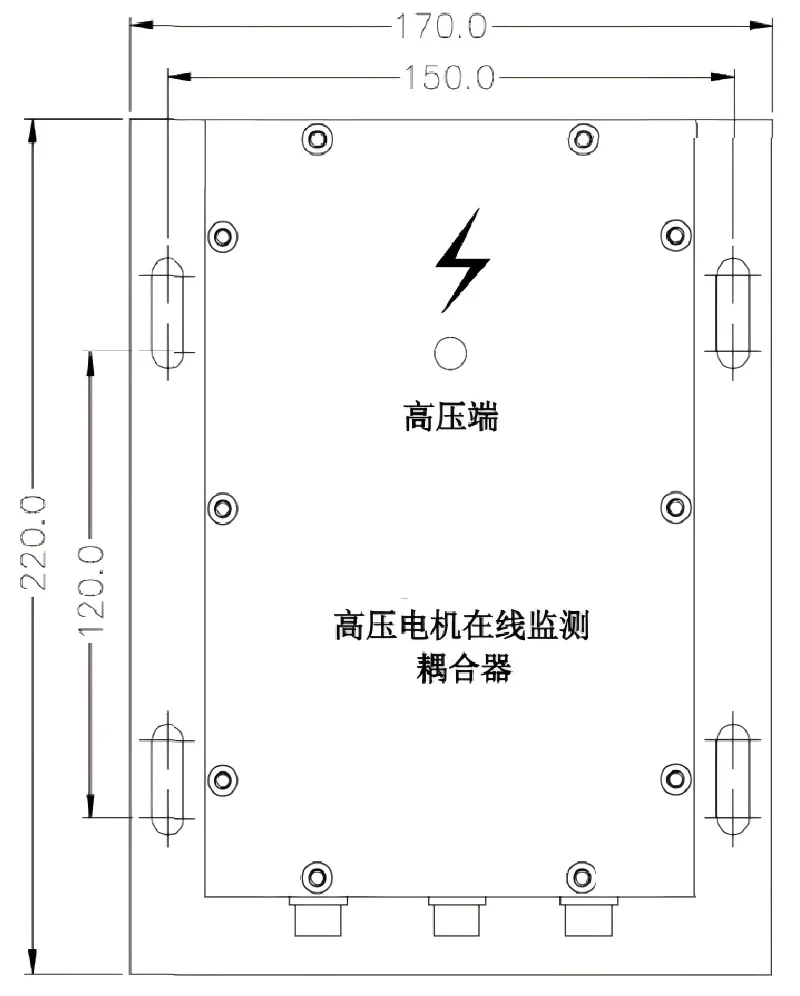

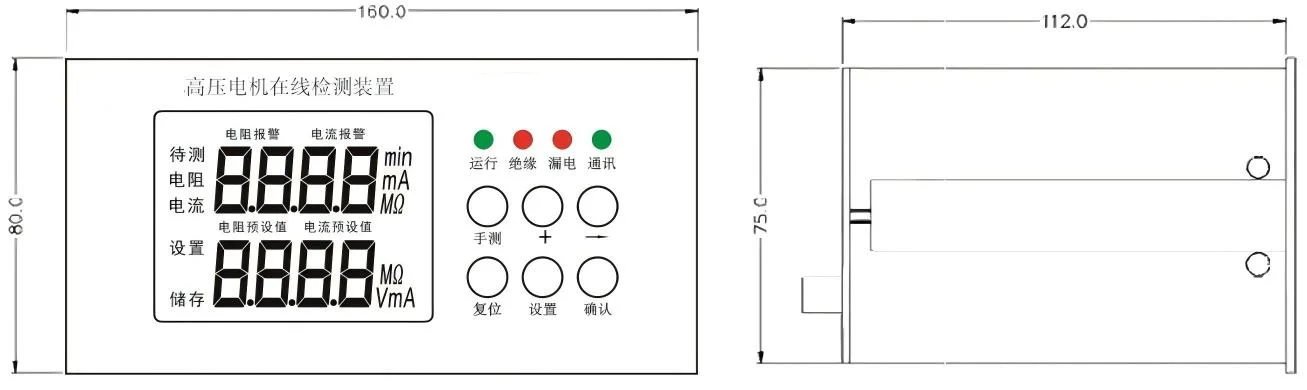

绝缘仪和耦合器外形、安装尺寸图（单位/mm）

产品接线图

5.注意事项

5.1 离线检测：

高压绝缘监测仪和耦合器对被监测系统进行的绝缘检测方式是离线检测方式！主要侧重线路检修或维护的时候，在停电不打开柜门的情况下能通过数LCD直观显示当下电缆、电机（ABC相）的对地绝缘阻值，误差要求在允许范围内，这样能减少检修工作量，保证施工作业人员的安全。

5.2 在线停止工作：

当所检测的电机回路正常送电时，通过连锁信号切断本装置的 2500VDC 的测量电源，不影响电机系统正常运行。

5.3 隔离防护：

由于进行绝缘监测的时候可能会接触到 12KV 高压带电部分，故需要用耦合器来隔离监测仪和12KV高电源两个部分。

5.4 设备的运行：

设备在投入使用前，各项应该预先设置好参数都必须设置好，这样设备才能正常发挥出它的使用效果。设置好的设备按照《产品接线图》正确连接好线路，开机即可投入正常运行，且设备的工作完全处于自动运行状态。

（详细资料请下载我司电子样册或者致电我司技术部）
